Apa komponen utama dari manifold tersedak?

Choke manifold merupakan peralatan penting dalam industri minyak dan gas, terutama pada operasi pengeboran sumur. Sebagai pemasok choke manifold terkemuka, saya sangat memahami komponen dan fungsinya. Di blog ini, saya akan mempelajari komponen utama choke manifold dan menjelaskan bagaimana komponen tersebut bekerja sama untuk memastikan pengendalian sumur yang aman dan efisien.

Tersedak

Komponen paling menonjol dari manifold tersedak, tentu saja, adalah tersedak itu sendiri. Choke adalah alat yang digunakan untuk mengontrol laju aliran dan tekanan fluida (biasanya lumpur pengeboran atau fluida formasi) yang mengalir keluar dari lubang sumur. Mereka bekerja dengan menciptakan pembatasan pada jalur aliran, yang pada gilirannya mengatur tekanan dan aliran.

Terdapat berbagai jenis tersedak yang tersedia, termasuk tersedak yang dapat disesuaikan dan tersedak tetap. Choke yang dapat disesuaikan, seperti namanya, memungkinkan penyesuaian area aliran secara terus menerus. Hal ini penting selama pengoperasian di mana laju aliran dan tekanan perlu dikontrol secara tepat. Misalnya, selama operasi pembunuhan sumur, tim pengeboran mungkin perlu mengurangi aliran fluida formasi secara bertahap agar sumur dapat dikendalikan. Choke yang dapat disetel dapat disetel secara manual atau jarak jauh, bergantung pada desain dan persyaratan pengoperasian.

Sebaliknya, fixed choke memiliki area aliran yang telah ditentukan sebelumnya. Mereka sering digunakan dalam situasi di mana laju aliran dan tekanan tertentu perlu dipertahankan. Choke tetap memiliki desain yang sederhana dan mudah dirawat, menjadikannya pilihan hemat biaya untuk aplikasi tertentu. Misalnya, ketika kondisi sumur relatif stabil, fixed choke dapat digunakan untuk menyediakan aliran fluida yang konsisten.

katup

Katup adalah komponen penting lainnya dari manifold tersedak. Mereka digunakan untuk mengontrol arah, memulai, dan menghentikan aliran fluida di dalam manifold. Ada beberapa jenis katup yang digunakan pada manifold tersedak, masing-masing memiliki fungsi spesifiknya sendiri.

Katup gerbang biasanya digunakan pada manifold tersedak. Mereka dirancang untuk memberikan bukaan penuh saat terbuka penuh, memungkinkan aliran cairan tidak terbatas. Katup gerbang ideal untuk aplikasi on - off, di mana aliran harus dimatikan sepenuhnya atau dibuka sepenuhnya. Bahan ini kuat dan tahan terhadap tekanan tinggi, sehingga cocok digunakan di lingkungan pengeboran yang keras.

Katup bola juga banyak digunakan pada manifold tersedak. Mereka menawarkan pengoperasian yang cepat dan dapat dengan mudah dibuka atau ditutup dengan seperempat putaran pegangan. Katup bola memberikan segel yang rapat, yang penting untuk mencegah kebocoran cairan. Mereka sering digunakan dalam aplikasi yang memerlukan kontrol aliran cepat, seperti pada situasi pemadaman darurat.

Katup periksa digunakan untuk mencegah aliran balik cairan di manifold tersedak. Mereka memungkinkan fluida mengalir hanya dalam satu arah, memastikan bahwa tekanan dan aliran dipertahankan pada arah yang diinginkan. Katup periksa sangat penting untuk melindungi peralatan di bagian hilir manifold tersedak dari kerusakan yang disebabkan oleh aliran balik.

Pengukur Tekanan

Pengukur tekanan digunakan untuk mengukur tekanan cairan di dalam manifold tersedak. Mereka memberikan informasi real-time tentang kondisi tekanan, memungkinkan operator memantau dan mengendalikan operasi secara efektif. Pengukur tekanan biasanya dipasang di berbagai titik di manifold tersedak, termasuk saluran masuk, saluran keluar, dan di antara berbagai tersedak dan katup.

Ada berbagai jenis pengukur tekanan yang tersedia, seperti pengukur tekanan mekanis dan pengukur tekanan digital. Pengukur tekanan mekanis menggunakan tabung Bourdon atau diafragma untuk mengukur tekanan. Desainnya sederhana dan dapat diandalkan, menjadikannya pilihan populer di industri minyak dan gas. Sebaliknya, pengukur tekanan digital menawarkan pengukuran yang lebih akurat dan presisi. Mereka dapat menampilkan pembacaan tekanan dalam unit yang berbeda dan dapat dihubungkan ke sistem akuisisi data untuk pemantauan dan pengendalian jarak jauh.

Perpipaan dan Perlengkapannya

Perpipaan dan fitting digunakan untuk menghubungkan berbagai komponen choke manifold menjadi satu. Mereka membentuk jalur aliran untuk cairan di dalam manifold. Perpipaan yang digunakan pada choke manifold biasanya terbuat dari baja berkekuatan tinggi untuk menahan tekanan tinggi dan sifat korosif cairan.

Perlengkapan, seperti siku, tee, dan peredam, digunakan untuk mengubah arah aliran, membagi aliran menjadi beberapa jalur, atau menyambung pipa dengan ukuran berbeda. Mereka dirancang untuk memberikan sambungan kedap kebocoran antara pipa dan komponen lain dari manifold tersedak. Pemilihan dan pemasangan perpipaan dan fitting yang tepat sangat penting untuk memastikan integritas dan keandalan manifold tersedak.

Instrumentasi dan Kontrol

Pada choke manifold modern, instrumentasi dan kontrol memainkan peran penting dalam memastikan pengoperasian yang aman dan efisien. Instrumentasi mencakup sensor, pemancar, dan pengontrol yang digunakan untuk memantau dan mengontrol berbagai parameter choke manifold, seperti tekanan, laju aliran, dan suhu.

Sensor digunakan untuk mengukur parameter fisik fluida, seperti tekanan dan suhu. Pemancar mengubah sinyal sensor menjadi sinyal listrik yang dapat ditransmisikan ke sistem kendali. Pengontrol menerima sinyal dari pemancar dan menggunakannya untuk mengontrol pengoperasian tersedak dan katup. Misalnya, jika tekanan di dalam manifold choke melebihi batas tertentu, pengontrol dapat secara otomatis menyetel choke atau menutup katup untuk mengurangi tekanan.

Sistem kendali jarak jauh juga menjadi semakin populer pada manifold tersedak. Mereka memungkinkan operator mengendalikan manifold tersedak dari jarak yang aman, sehingga mengurangi risiko paparan terhadap kondisi berbahaya. Sistem kendali jarak jauh dapat dioperasikan menggunakan komputer atau perangkat seluler, memberikan fleksibilitas dan kenyamanan bagi operator.

Pentingnya Komponen Berkualitas Tinggi

Sebagai pemasok choke manifold, saya memahami pentingnya menggunakan komponen berkualitas tinggi dalam pembuatan choke manifold. Komponen berkualitas tinggi memastikan keandalan, daya tahan, dan keamanan manifold tersedak. Mereka dapat bertahan dalam kondisi pengoperasian yang keras di industri minyak dan gas, seperti tekanan tinggi, suhu tinggi, dan cairan korosif.

Penggunaan komponen berkualitas rendah dapat menyebabkan seringnya kerusakan, kebocoran, dan masalah operasional lainnya. Hal ini tidak hanya mengakibatkan biaya perbaikan dan waktu henti yang mahal, namun juga menimbulkan risiko besar terhadap keselamatan personel dan lingkungan. Oleh karena itu, penting untuk memilih pemasok choke manifold yang menggunakan komponen berkualitas tinggi dan mengikuti prosedur kontrol kualitas yang ketat selama proses pembuatannya.

Manifold Terkait

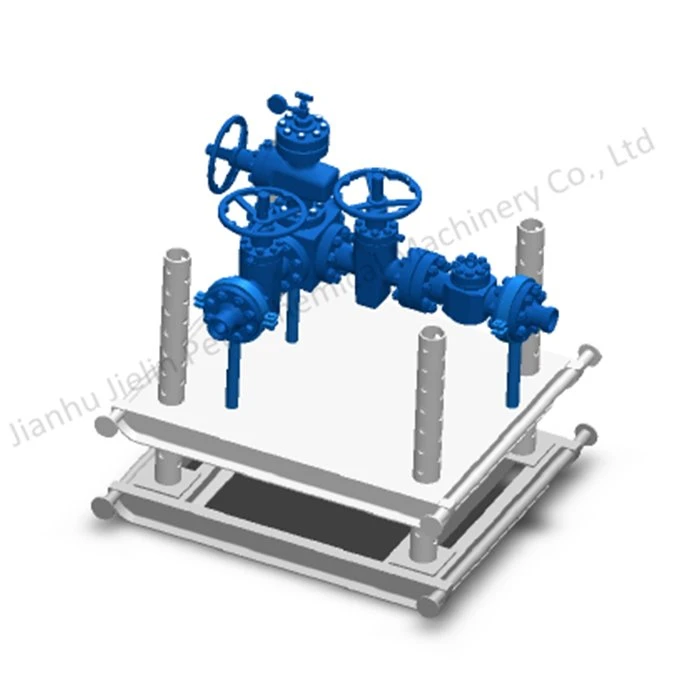

Selain choke manifold, ada jenis manifold lain yang digunakan dalam industri minyak dan gas, sepertiManifold PengeboranDanBunuh Berjenis. Manifold pengeboran digunakan untuk mendistribusikan cairan pengeboran ke berbagai bagian rig pengeboran, memastikan operasi pengeboran lancar dan efisien. Kill manifold digunakan untuk menyuntikkan lumpur pengeboran yang berat ke dalam lubang sumur untuk mengontrol tekanan formasi dan mencegah ledakan.

Setiap jenis manifold memiliki desain dan fungsi spesifiknya masing-masing, namun semuanya bekerja sama untuk memastikan pengoperasian sumur yang aman dan efisien. Sebagai pemasok, saya dapat menyediakan berbagai macam manifold, termasukManifold Tersedak, untuk memenuhi beragam kebutuhan industri minyak dan gas.

Kontak untuk Pengadaan

Jika Anda sedang mencari choke manifold berkualitas tinggi atau manifold terkait lainnya, saya mengundang Anda untuk menghubungi saya untuk pengadaan dan diskusi lebih lanjut. Tim ahli kami dapat memberi Anda informasi terperinci tentang produk kami, termasuk spesifikasi, harga, dan opsi pengiriman. Kami berkomitmen untuk menyediakan produk dan layanan terbaik kepada pelanggan kami, memastikan bahwa Anda mendapatkan manifold tersedak yang paling sesuai dengan kebutuhan spesifik Anda.

Referensi

• API RP 16C, “Spesifikasi untuk Manifold Choke dan Kill”, American Petroleum Institute.
• Halliburton, “Buku Panduan Pengendalian Cairan dan Sumur Pengeboran”.
• Schlumberger, “Glosarium Ladang Minyak”.
